止水螺杆全面指南：作用原理、规格选型与施工工艺详解

从传统通丝到三段式可拆卸，一文读懂止水螺杆选型、成本对比与质量验收标准

发布时间：2026-07-02  |  分类：建筑建材知识

图1：三段式可拆卸止水螺杆成套产品展示

一、什么是止水螺杆

止水螺杆，又称防水对拉螺栓或止水螺栓，是建筑工程中专门用于有防水要求的混凝土墙体的模板加固构件。它在普通对拉螺杆的基础上，于杆体中部焊接一块方形或圆形止水片，当水沿着螺杆与混凝土之间的缝隙渗透时，止水片会延长渗水路径、阻断渗透通道，从而实现墙体的防水防渗功能。

止水螺杆广泛应用于地下室剪力墙外墙、地下车库、人防工程、蓄水池、污水处理池、综合管廊、箱涵等所有需要抗渗防水的混凝土墙体结构中，是地下工程防水体系中不可或缺的核心材料。

二、止水螺杆的核心作用

止水螺杆在施工中承担模板加固与结构防水双重功能：

1. 模板固定与墙体厚度控制

在混凝土浇筑过程中，止水螺杆穿过两侧模板，配合山型卡、螺母紧固，承受混凝土侧压力，防止模板胀模、爆模，确保墙体厚度均匀一致。螺杆上的定位片可精确控制墙体厚度，保证结构尺寸精度。

2. 防水防渗功能

这是止水螺杆区别于普通对拉螺杆的核心价值。螺杆中部焊接的止水片切断了"螺杆—混凝土"界面的渗水毛细通道，迫使地下水绕止水片绕行，大幅延长渗透路径，从根源上解决穿墙螺栓孔渗漏问题，是地下工程"结构自防水"的重要组成部分。

核心原理： 普通穿墙螺杆会在墙体中形成直通渗水通道，而止水螺杆通过中间止水片将直线渗透路径变为"之"字形绕行路径，增加渗水阻力，达到止水效果。

三、止水螺杆的主要类型及对比

目前市场主流止水螺杆分为传统通丝式止水螺杆（一段式）和三段式可拆卸止水螺杆两大类，两者在结构、施工方式和综合成本上差异显著。

图2：通丝止水螺杆与三段式止水螺杆结构对比

1. 传统通丝式止水螺杆

通体一体结构，整根螺杆中间焊接止水片和定位片，属于一次性耗材。浇筑完成后整根螺杆永久留在墙体内，外露部分需用切割机切除。

优点：单价较低、结构简单、承载能力强，适合厚重墙体和人防临空墙。

缺点：必须切割，人工成本高；切割产生火花有安全隐患；墙面不平整，封堵难度大，易渗水；材料全部浪费，不可回收。

2. 三段式可拆卸止水螺杆

由内杆（中间段）、两端外杆和连接椎体三部分组装而成。内杆带止水片，浇筑后永久留在墙体内；外杆和椎体拆模时可拆卸回收，重复周转使用5-8次。

优点：

• 外杆可重复使用，综合成本低

• 电动扳手直接拆卸，无需切割，安全高效

• 墙面留下规则锥形小孔，封堵简单，防水效果稳定

• 不损伤模板，延长模板使用寿命

• 墙体成型美观，易达到清水墙效果

缺点：单套采购单价略高于传统螺杆；连接椎体需妥善保管回收。

3. 两类止水螺杆详细对比表

四、止水螺杆规格型号详解

图3：不同直径规格的止水螺杆产品

1. 直径规格

止水螺杆直径主要根据墙体高度（即混凝土侧压力大小）选择，与墙体厚度无直接关系：

• M12：适用于墙体高度≤5米，普通地下室、小型水池

• M14：适用于墙体高度5-7米，大型地下室、市政管廊

• M16：适用于墙体高度7-9米，厚重墙体、高侧压力场景

• M18/M20/M25/M30：大直径规格，适用于超高超厚墙体、人防工程等特殊场景，可定制

2. 长度规格

止水螺杆总长度 = 墙体厚度 + 两侧模板厚度 + 两侧方木/钢管厚度 + 螺母外露长度（约5-7cm/侧）。

常规墙体厚度对应参考长度：

• 墙厚200mm → 螺杆总长约500mm

• 墙厚300mm → 螺杆总长约600mm

• 墙厚400mm → 螺杆总长约700mm

• 墙厚500mm → 螺杆总长约800mm

实际工程中需根据模板体系精确计算，厂家一般支持任意长度定制。

3. 止水片参数

质量鉴别要点： 止水片焊接质量是决定止水效果的关键。优质产品采用全自动二保焊双面满焊，焊缝饱满无砂眼、无漏焊；劣质产品人工点焊易出现露眼，浇筑后会形成渗水通道。选购时可迎光检查焊缝是否透光。

五、止水螺杆选型指南

正确选型需综合考虑以下因素：

1. 按墙体厚度选类型

• 墙厚200-600mm：优先选用三段式可拆卸止水螺杆，综合效益最优

• 墙厚≥700mm：建议选用通丝式止水螺杆，整体刚度高、抗侧压力强

2. 按防水等级选配置

• 二级防水：标准配置，单止水片即可满足要求

• 一级防水/水池类工程：建议选用三道止水片配置（中间主止水片+两侧副止水片），多重防水保障

• 腐蚀环境：可选用304/316不锈钢材质止水螺杆

3. 按成本预算选方案

若项目仅有少量墙体、一次性使用，传统螺杆前期投入较少；若为多楼栋连续施工或长期项目，三段式止水螺杆周转使用后综合成本可降低30%-50%，且施工效率提升明显。

六、止水螺杆施工工艺流程

1. 技术交底与测量放线：绘制螺杆排布图，明确间距、排数，引测墙体控制线

2. 材料进场验收：核对螺杆规格、止水片焊接质量，送检合格后方可使用

3. 一侧模板安装：按弹线位置安装内侧模板，预钻螺杆孔

4. 穿止水螺杆：从内侧穿入螺杆，调整止水片居中位置

5. 另一侧模板安装：对准螺杆孔位安装外侧模板

6. 安装加固配件：依次套入山型卡、螺母，按计算扭矩紧固

7. 整体验收：检查模板垂直度、螺杆紧固度、间距均匀性

8. 混凝土浇筑：分层浇筑，避免单侧冲击过大

9. 拆模与螺杆处理：

• 三段式：混凝土达到强度后，用电动扳手反向旋出两端外杆和椎体

• 传统式：先切割外露部分，拆模后二次精细切割打磨

10. 孔洞封堵：清理孔洞，用防水砂浆分层封堵压实，表面抹平

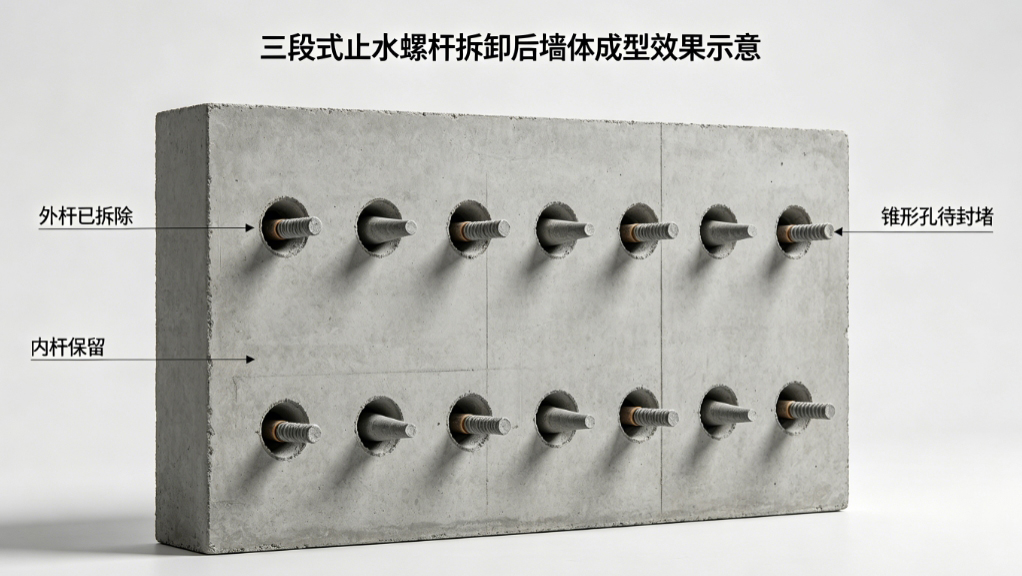

图4：三段式止水螺杆拆卸后墙体成型效果示意

七、质量验收标准与常见问题

1. 进场材料验收要点

• 螺杆直径、长度符合设计要求，丝牙完整无滑丝

• 止水片尺寸、厚度达标，位置居中

• 焊缝饱满连续，无夹渣、气孔、漏焊、虚焊

• 三段式产品连接顺畅，椎体与内外杆啮合紧密不松动

• 原材料材质证明、检测报告齐全

2. 常见渗漏原因分析

止水螺杆部位渗漏是地下工程常见质量通病，主要原因包括：

• 止水片焊接质量差：存在漏焊、砂眼，水直接从焊缝绕过

• 封堵不密实：孔洞清理不干净、砂浆配比不当、未分层捣实

• 切割震动：传统螺杆切割时震动导致螺杆与混凝土界面产生微裂缝

• 螺杆间距过大：模板变形导致混凝土不密实

• 止水片过小：渗水路径延长不足，防水效果有限

3. 预防措施

优先选用三段式止水螺杆从工艺上减少切割震动；严格把控止水片焊接质量；封堵前充分湿润、采用膨胀防水砂浆；螺杆间距按计算设置，一般不大于500×500mm。

八、结语

止水螺杆虽小，却是地下工程防水体系中至关重要的一环。选型不当或施工不规范，往往会造成后期渗漏返修，代价高昂。随着建筑施工向高效、绿色、精细化方向发展，三段式可拆卸止水螺杆凭借可周转、高效率、成型好、综合成本低等优势，已逐步取代传统通丝螺杆成为市场主流。

工程采购时，不应只比较单米单价，而应从材料成本、人工成本、工期效率、防水可靠性、返修风险等维度综合评估，选择最适合项目实际情况的产品方案。
